产品详情
铁水包工作衬传统通常使用捣打料或耐火砖砌筑,使用过程中存在很多问题:
1、使用寿命短,不耐用,维修频率高,费时费力
2、由于耐火砖存在砖缝,清包时易导致耐火砖松动破裂,进而使用时铁水易渗入,造成漏包事故
3、粘渣不易清理,去除渣时易导致衬体的破坏

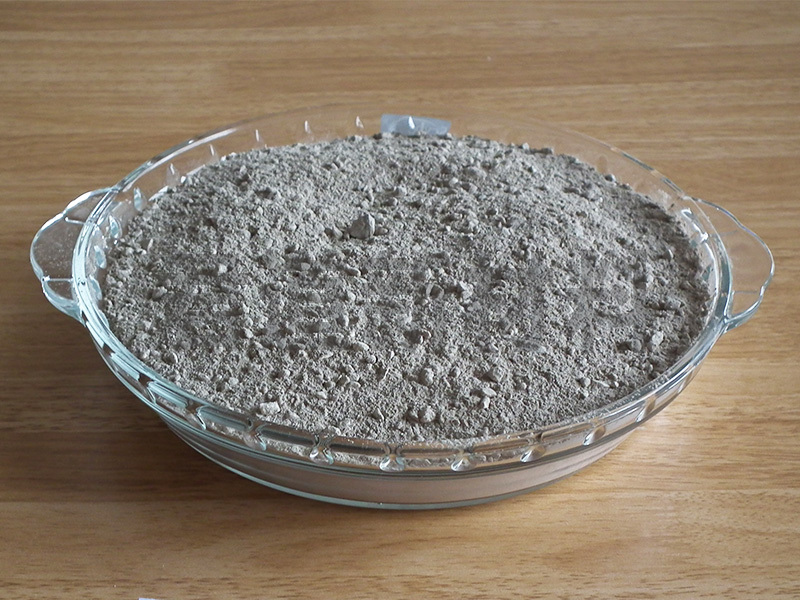

针对以上问题,我公司研发采用先进的超细粉结合技术,成本低的耐火浇注料,抗剥落性好,耐侵蚀,耐冲刷,不易粘渣,使用寿命长,经济效益显著。
项目 | 指标 | ||
Al2O3-SiC-1 | Al2O3-SiC-2 | ||
Al2O3(%)≥ | 45 | Al2O3+SiC≥90 | |
SiC(%)≥ | 6 | ||
体积密度(g/㎝3;)≥ | 110℃×24h | 2.15 | 2.35 |
1450℃×3h | 2.2 | 2.35 | |
抗折强度(MPa)≥ | 110℃×24h | 4 | 5 |
1450℃×3h | 10 | 9 | |
耐压强度(MPa)≥ | 110℃×24h | 20 | 25 |
1450℃×3h | 60 | 55 | |
线变化率(%) | 1450℃×3h | 0~+1.1 | 0~+1.5 |
热震稳定性(次)≥ | 1000℃水冷 | 50 | 50 |
施工加水量(%) | 外加 | 6 | 6 |
关键词:
铁水包工作衬用浇注料
